GGD（固定低压柜）：
（单排进出线柜：辅料费500元、安装费800元）、（双排进出线柜：辅料费600元、安装费1000元）、（三排进出线柜：辅料费800元、安装费1500元）、（电容柜：辅料费600元、安装费1200元），按系统排列图要求，每段低压柜配1套大封板（费用需要向壳体车间询价）。
1.低压断路器（不论框架断路器、塑壳断路器）需要配置相间隔板，国产品牌产品的价格已经含相间隔板，指定品牌（合资品牌）断路器需要按价格折扣配置相间隔板（很多时候合资品牌的相间隔板价格相当于一只国产断路器的价格，一定要向品牌厂家咨询清楚）。
网络资源，供参考
2.低压进线柜3P框架断路器主母排长度按柜宽*3计算、接地排长度按柜宽计算（上进线方式接地排按3米计算）、柜内分支排统一按12米，4P按16米。进线柜上进线方式增加单独列出来柜顶引出排1.5米，不和主母排累计相加。
网络资源，供参考

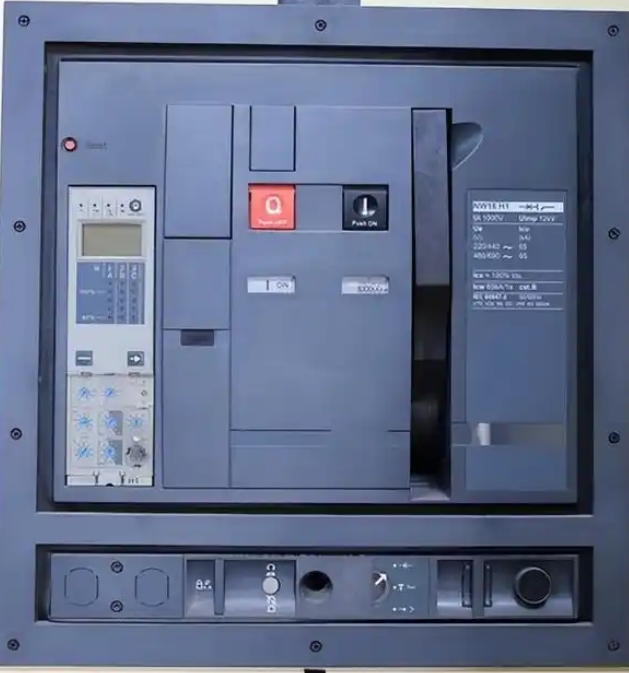

3.两路进线电源设置母联柜类型项目，进线框架断路器不设置三锁二钥匙，母联柜框架断路器设置三锁二钥匙。
网络资源，供参考

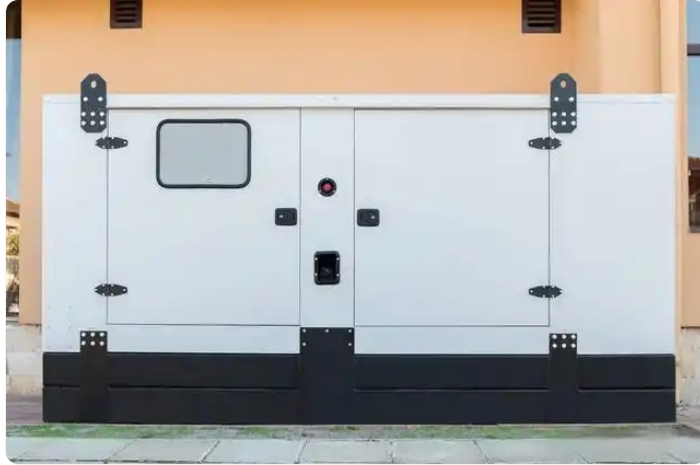

4.发电机引入低压柜通常采用框架断路器或者双电源切换开关，发电机切换开关一律采用4P配置，双电源切换开关柜内排长度按照16米配置，双框架断路器开关柜内排长度按照18米配置。
网络资源，供参考
5.低压出线柜单个刀开关柜（柜宽600mm及以下）柜内排按5米、（柜宽800mm及以上）柜内排按6米，双刀按9米。250A塑壳断路器及以下每回路按1米，400A及以上每回路按1.5米。（4P塑壳断路器+0.5米）。
网络资源，供参考
6.低压双电源柜3P双（上下重叠安装方式）框架断路器柜内排按16米计算，4P双（上下重叠安装方式）框架断路器柜内排按20米计算。

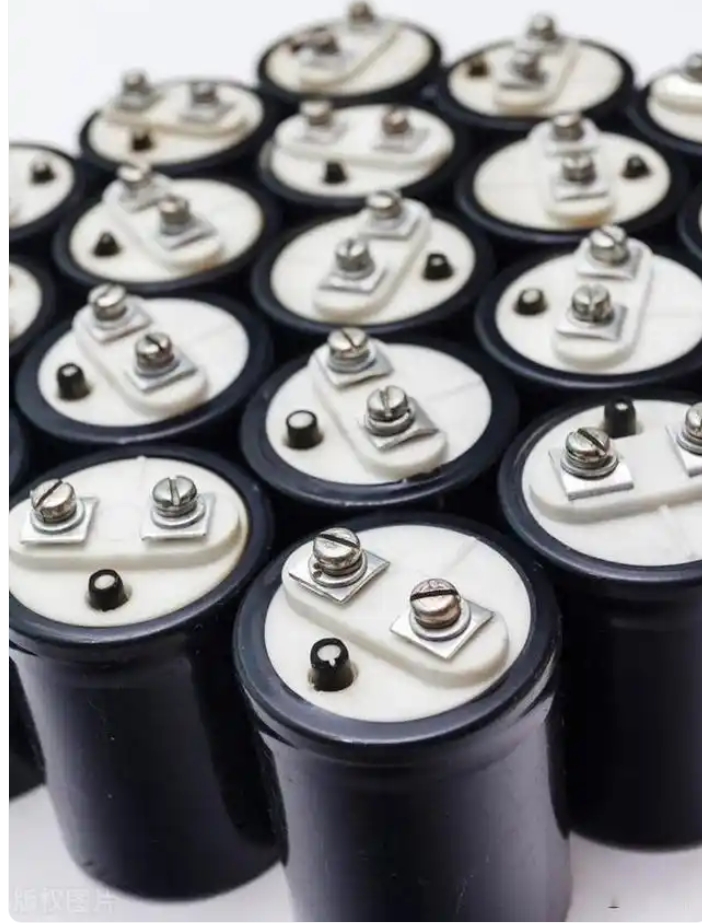

7.低压电容柜：指针表（指针电流表6L2-A*3+指针电压表6L2-V*1+ 指针功率因素表6L2-COSφ+电压转换开关+电容投切转换开关）。多功能数显表（多功能表+ 指针功率因素表6L2-COSφ+电容投切转换开关）。共补一回路配1只信号灯，分补一回路配3只信号灯。
网络资源，供参考

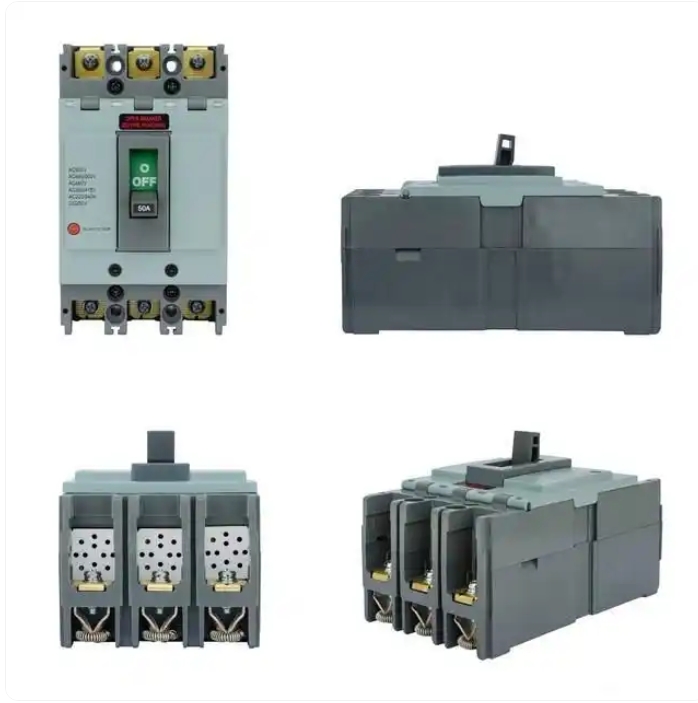

8.低压出线柜塑壳断路器常规采用热磁脱扣3300保护方式；图纸或技术规范要求保护方式3340（分励+辅助）分励脱扣电压默认DC24V，图纸特别标注脱扣电压AC220V按图纸要求配置，消防负载切除回路默认控制电压DC24V，塑壳断路器选用3340控制方式的回路配置2只信号灯。
网络资源，供参考
9.低压出线柜默认不配置火灾监测装置（预留安装位置，用户自备）。如果要求配置火灾监控装置，按照单台出线柜的剩余电流保护互感器数量、额定电流配置火灾监测装置，配置火灾剩余电流保护互感器的回路塑壳断路器保护方式为3340/DC24V，不配置火灾监控后台。
10.低压电流感器默认采用炬常规品牌系列互感器价格，计量互感器默认预留安装方式、用户自备，每个计量回路增加100元计量辅料费（含计量接线盒、计量硬导线等辅助材料及人工费用）。仪表默认采用国产优质指针表（进线柜、电容柜选用6L2系列，抽屉选用99T1系列），数显表默认采用国产多功能表。
网络资源，供参考
11. 电容柜型号采用GGJ，有独立的实验报告和一纸证明，箱规型号需要列明电容柜总容量，比如：GGJ-300kvar。
网络资源，供参考
12. 主母排、分支排等采用T2或T3铜排，单价按当日有色金属价格+3500（元/吨）加工费计算（也可以按照具体采购指令另行确定）。
个人资源，转载请注明链接
个人资源，转载请注明链接
个人资源，转载请注明链接
0.4KVGCS、GCK、MNS（低压抽屉柜）-报价统一规定
网络资源，供参考
（单排进出线柜：辅料费600元、安装费1200元）、（双排进出线柜：辅料费800元、安装费1500元）、（三排进出线柜：辅料费800元、安装费1800元）、（电容柜：辅料费600元、安装费1200元）每段低压柜配1套大封板。
网络资源，供参考
1.低压断路器（不论框架断路器、塑壳断路器）需要配置相间隔板，常规品牌产品价格已经含相间隔板，指定品牌（合资品牌）断路器需要按价格折扣配置相间隔板（很多时候合资品牌的相间隔板价格相当于一只国产断路器的价格，一定要向品牌厂家咨询清楚）。。
网络资源，供参考
2.低压进线柜3P框架断路器主母排按柜宽*3计算、接地排按柜宽计算（上进线方式接地排按3米计算）、柜内分支排统一按12米，4P按16米。进线柜上进方式增加单独列出来柜顶引出排1.5米，不和主母排累计相加。
网络资源，供参考
3.两路进线电源设置母联柜类型项目，进线框架断路器不设置三锁二钥匙，母联柜框架断路器设置三锁二钥匙。
网络资源，供参考
4.发电机引入低压柜通常采用框架断路器或者双电源切换开关，发电机切换开关一律采用4P配置，双电源切换开关柜内排长度按照16米配置，双框架断路器开关柜内排长度按照18米配置。
网络资源，供参考
5.低压出线柜单个刀开关柜（柜宽600mm及以下）柜内排算5米、（柜宽800mm及以上）柜内排算6米，双刀算9米。250A塑壳断路器及以下每回路算1米，400A及以上每回路算1.5米。（4P塑壳断路器+0.5米）。
网络资源，供参考
6.低压双电源柜3P双（上下重叠安装方式）框架断路器柜内排按16米计算，4P双（上下重叠安装方式）框架断路器柜内排按20米计算。
7.低压电容柜：指针表（指针电流表6L2-A*3+指针电压表6L2-V*1+ 指针功率因素表6L2-COSφ+电压转换开关+电容投切转换开关）。多功能数显表（多功能表+ 指针功率因素表6L2-COSφ+电容投切转换开关）。共补一回路配1只信号灯，分补一回路配3只信号灯。
网络资源，供参考
8.低压出线柜塑壳断路器常规采用热磁脱扣3300保护方式；图纸或技术规范要求保护方式3340（分励+辅助）分励脱扣电压默认DC24V，图纸特别标注脱扣电压AC220V按图纸要求配置，消防负载切除回路默认控制电压DC24V，塑壳断路器选用3340控制方式的回路配置2只信号灯。
网络资源，供参考
9.低压出线柜默认不配置火灾监测装置（预留安装位置，用户自备）。如果要求配置火灾监控装置，按照单台出线柜的剩余电流保护互感器数量、额定电流配置火灾监测装置，配置火灾剩余电流保护互感器的回路塑壳断路器保护方式为3340/DC24V，不配置火灾监控后台（用户自备）。
网络资源，供参考
10.低压电流感器默认采用常规品牌系列互感器价格，计量互感器默认预留安装方式、用户自备，每个计量回路增加100元计量辅料费（含计量接线盒、计量硬导线等辅助材料及人工费用）。仪表默认采用国产优质指针表（进线柜、电容柜选用6L2系列，抽屉选用99T1系列），数显表默认采用国产多功能表。
网络资源，供参考
11. 电容柜型号采用GGJ，有独立的实验报告和一纸证明，箱规型号需要列明电容柜总容量，比如：GGJ-300kvar。
12.低压抽屉出线柜垂直母排的算法：
网络资源，供参考
12.1.按照分散系数：2~3回路系数0.9
4~5回路系数0.8
6~9回路系数0.7
10以上回路系数0.6
12.2.抽屉单元选择：默认额定电流63A-630A选用抽屉单元安装，大于630A选择框架式断路器
塑壳断路器（型式）63A≤： 1/4单元抽屉（GCS 1/4E 3P、GCK 1/4E 3P、MNS 1/4E 3P）
塑壳断路器（型式）63-125A＜： 1/2单元抽屉（GCS 1/2E 3P、GCK 1/2E 3P、MNS 1/2E 3P）
塑壳断路器（型式）63-250A＜： 1单元抽屉（GCS 1E 3P、GCK 1E 3P、MNS 1E 3P）
塑壳断路器（型式）≥400A＜630A： 2单元抽屉（GCS 2E 3P、GCK 2E 3P、MNS 2E 3P）
塑壳断路器（型式）≥630A： 3单元抽屉（GCS 3E 3P、GCK 3E 3P、MNS 3E 3P）
4P抽屉需要发图纸向壳体厂家询价或者引用物料库参考价格。
12.3.通道排单价：
网络资源，供参考
TMY-120*6/2800 120*6*0.0089*80*5.4=2768（垂直通道排最大规格为TMY-120*6）
TMY-100*6/2300 100*6*0.0089*80*5.4=2307
TMY- 80*6/1900 80*6*0.0089*80*5.4=1846
TMY-60*6/1500 60*6*0.0089*80*5.4=1384
TMY-50*6/1200 50*6*0.0089*80*5.4=1153
TMY-40*6/950 40*6*0.0089*80*5.4=923（垂直通道排最小规格为TMY-40*6）
TMY-30*6/850 30*6*0.0089*80*5.4=692
铜价单价按80/公斤计算
12.4. 抽屉内分支铜排规格/长度要求：
断路器额定电流≤125A：采用15*3mm分支排，长度3米；
断路器额定电流≤250A：采用25*3mm分支排，长度3米；
断路器额定电流≤400A：采用30*4mm分支排，长度4米；
断路器额定电流≤500A：采用40*4mm分支排，长度4米；
断路器额定电流≤630A：采用50*5mm分支排，长度4米；
12.5. 主母排、分支排等采用T2或T3铜排，垂直搭接排规格与垂直通道排规格一致，单价按当日有色金属价格+2500-3500（元/吨）加工费计算（不同的企业可以按照采购部门的真实采购价格计算铜排单价）。
垂直零排的算法：比垂直通道排小一个规格。（例如：垂直通道排为TMY-100*6mm，垂直零排为TMY- 80*6mm）
通常120*6mm为垂直分支排、垂直搭接排、的最大规格，40*6mm为垂直分支排、垂直搭接排、的最小规格，如果垂直搭接排选用40*6，垂直零排还是采用40*6。
