成套低压开关柜内部如何实现有效隔离？

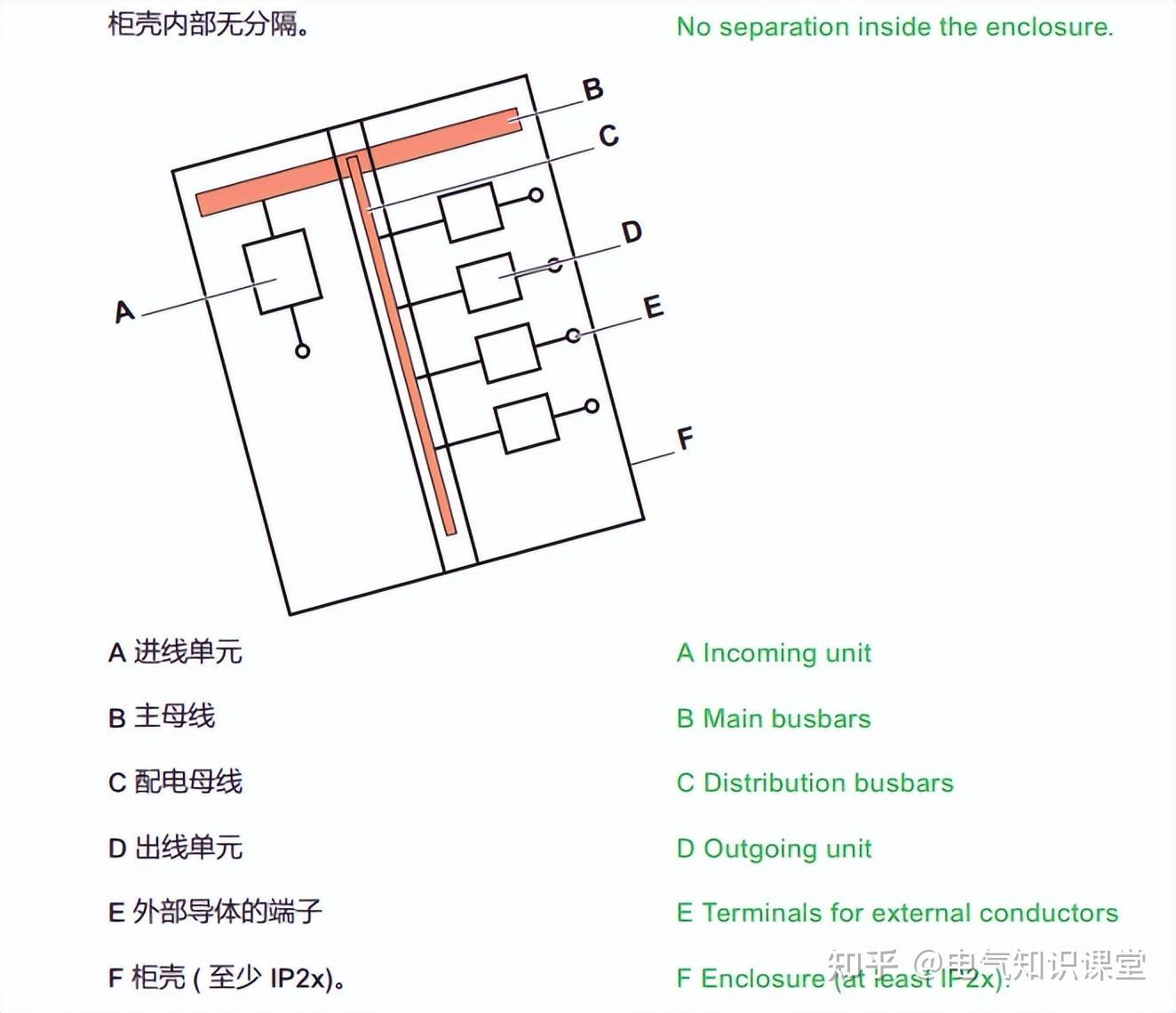

1）形式1：不隔离

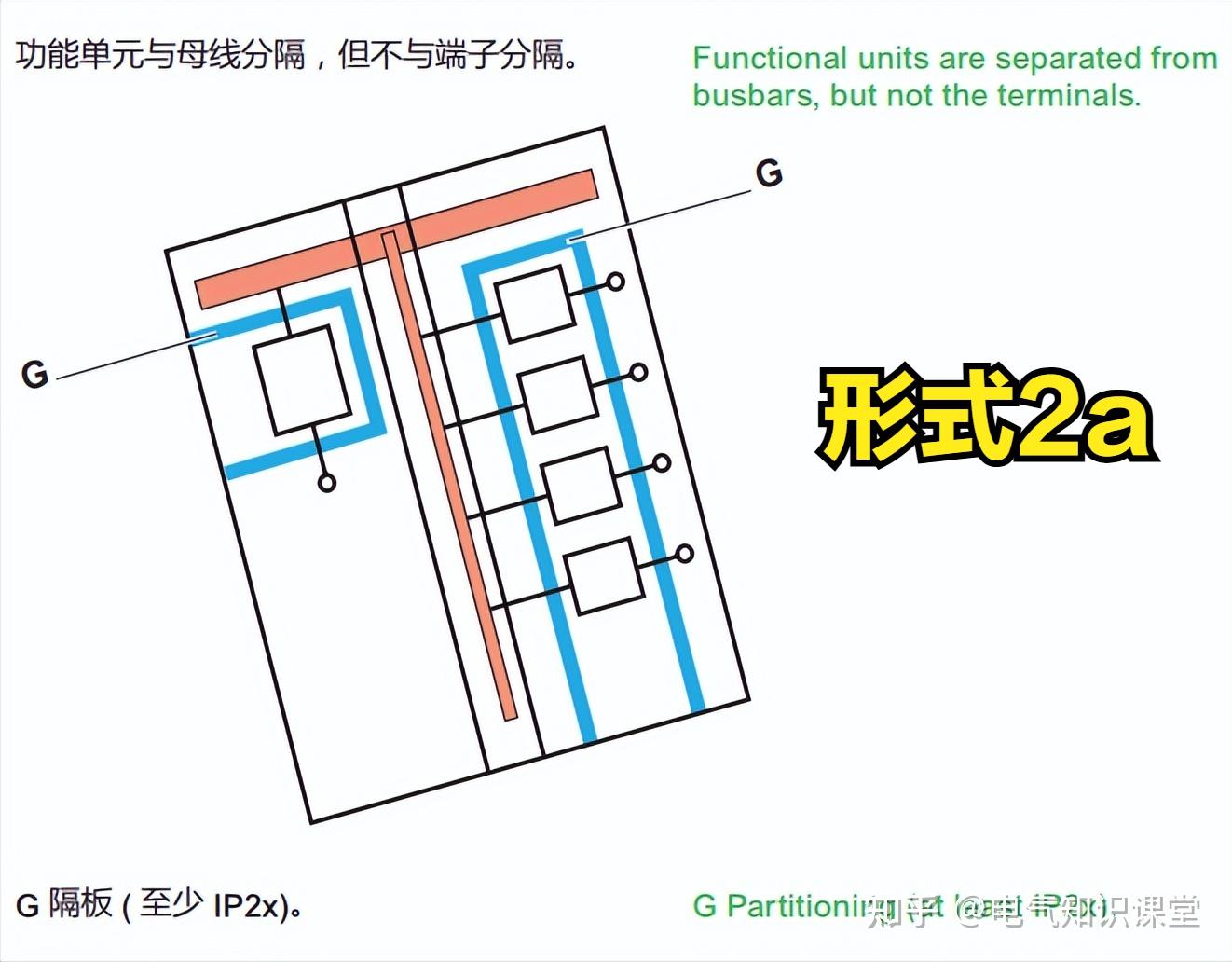

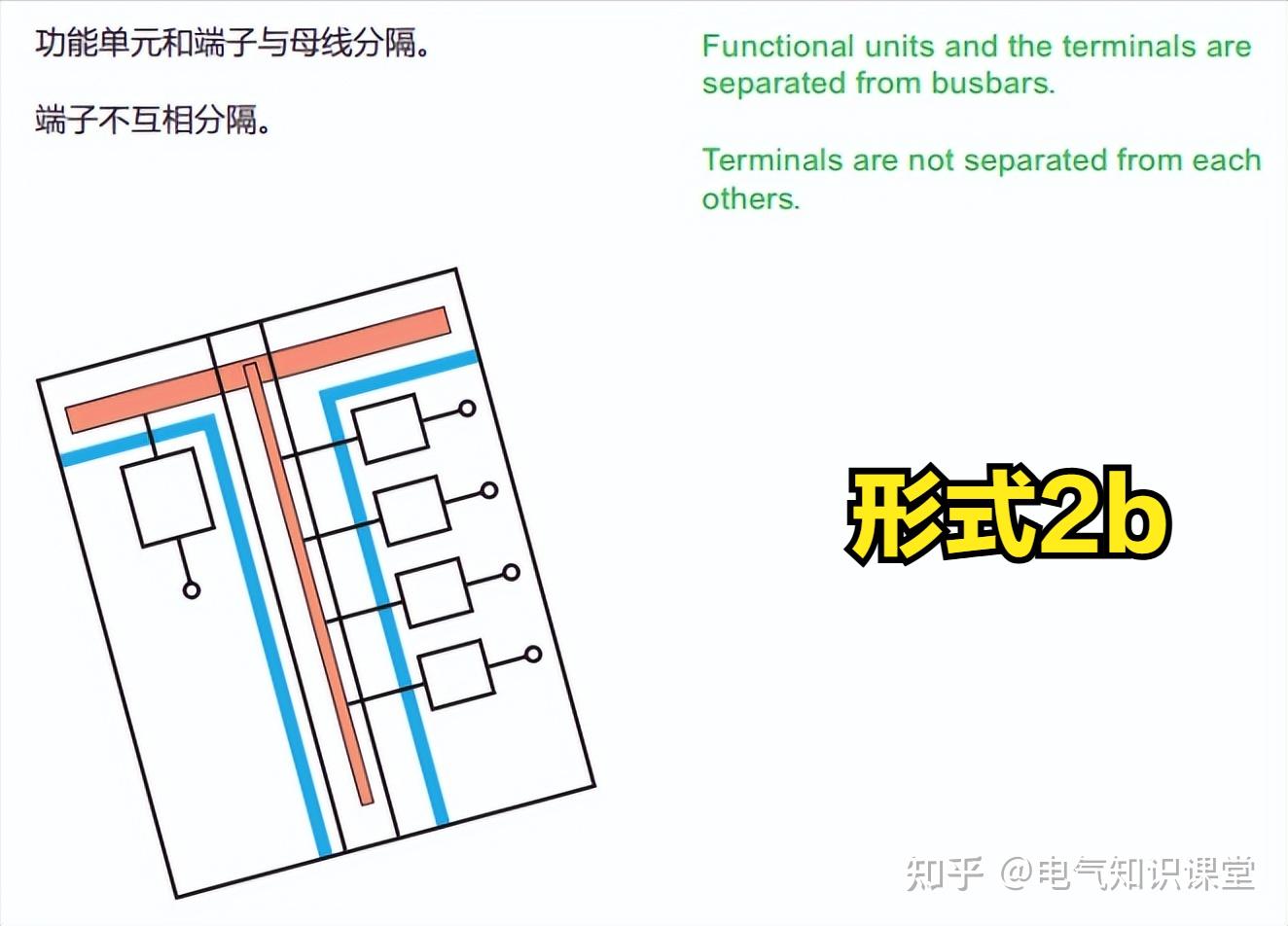

2）形式2：母线与功能单元隔离。外接导体装置不与母线隔离时为形式2a；外接导体装置与母线隔离时为形式2b。

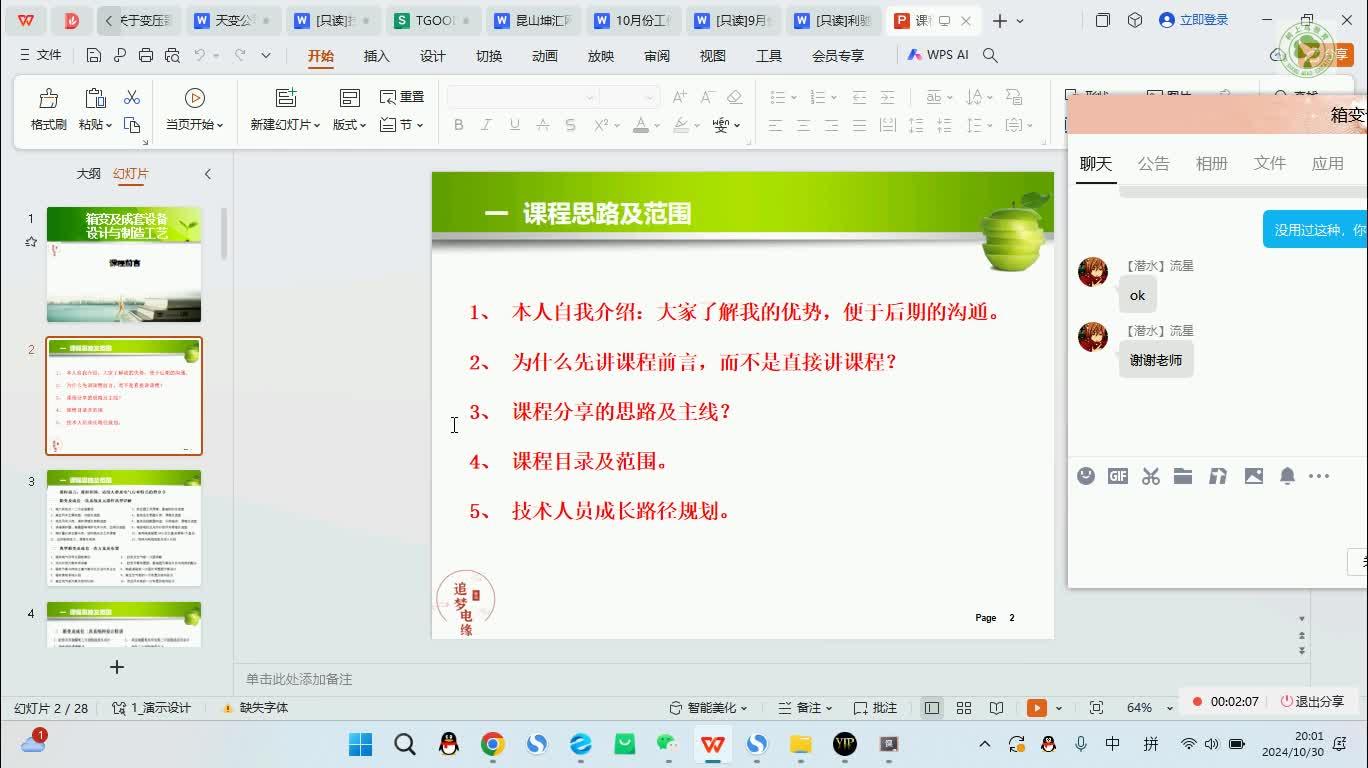

​箱变及成套设备设计与制造工艺公开课（适用人群及电气行业特点）12 播放 · 0 赞同 视频

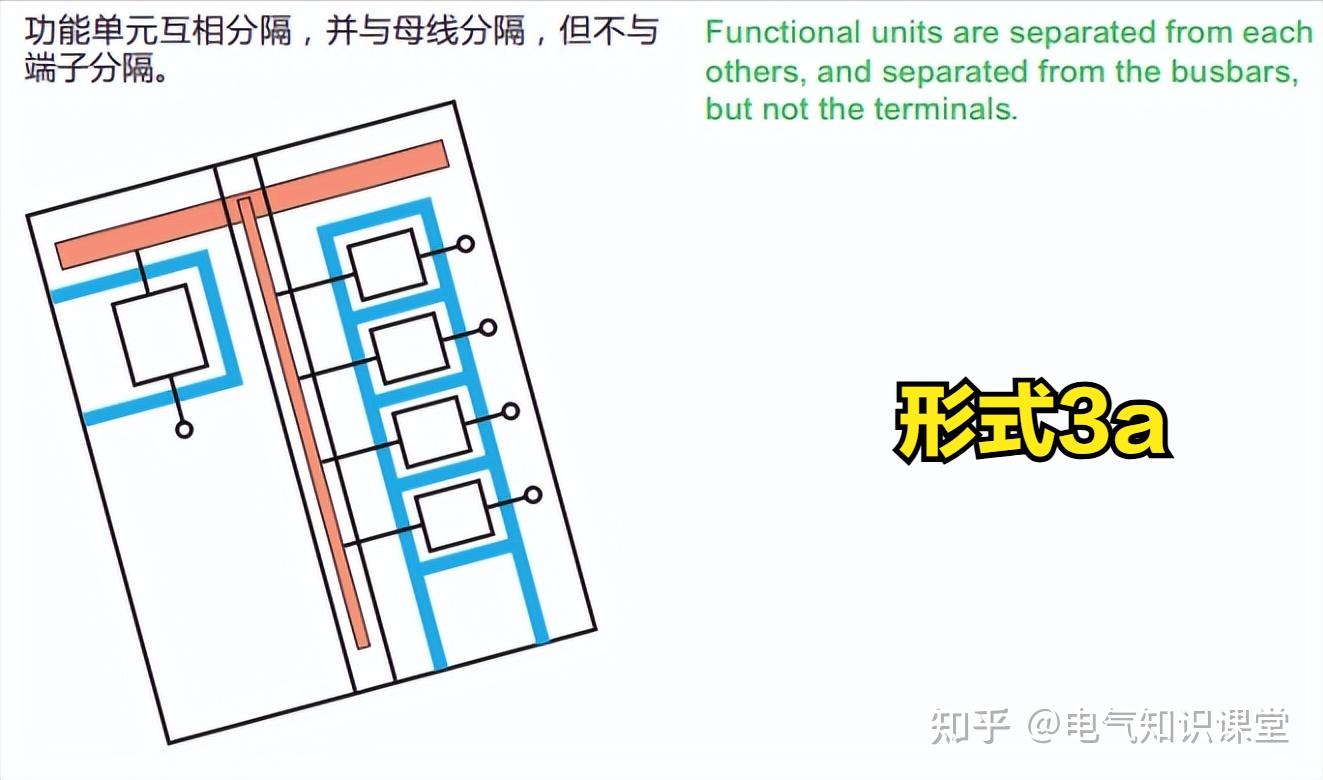

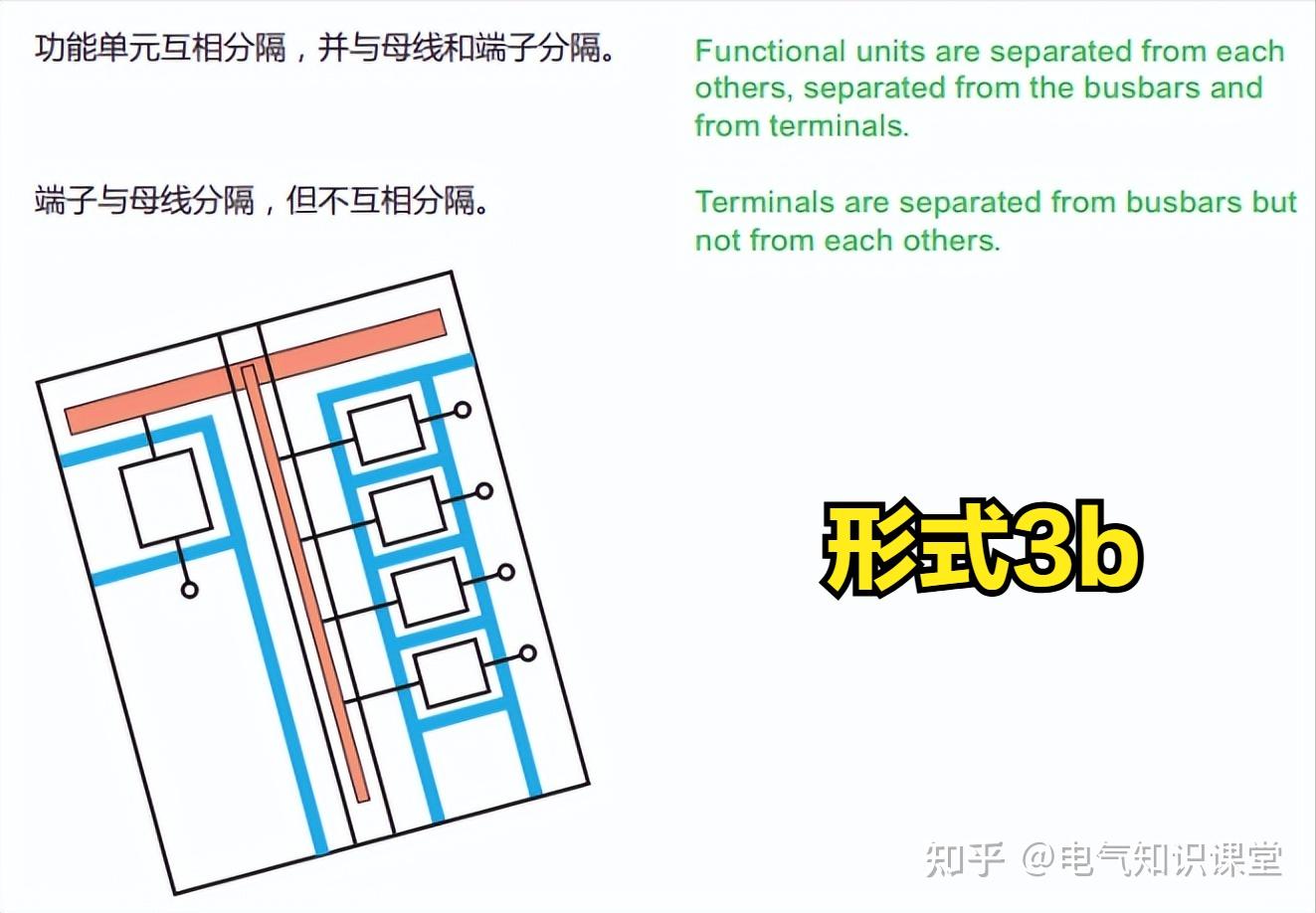

3）形式3：母线与所有功能单元隔离，所有功能单元互相隔离，外接导体端子和外接导体与功能单元隔离，但不与其他功能单元的端子隔离。外接导体端子不与母线隔离为形式3a；外接导体端子和外接导体与母线隔离为形式3b。

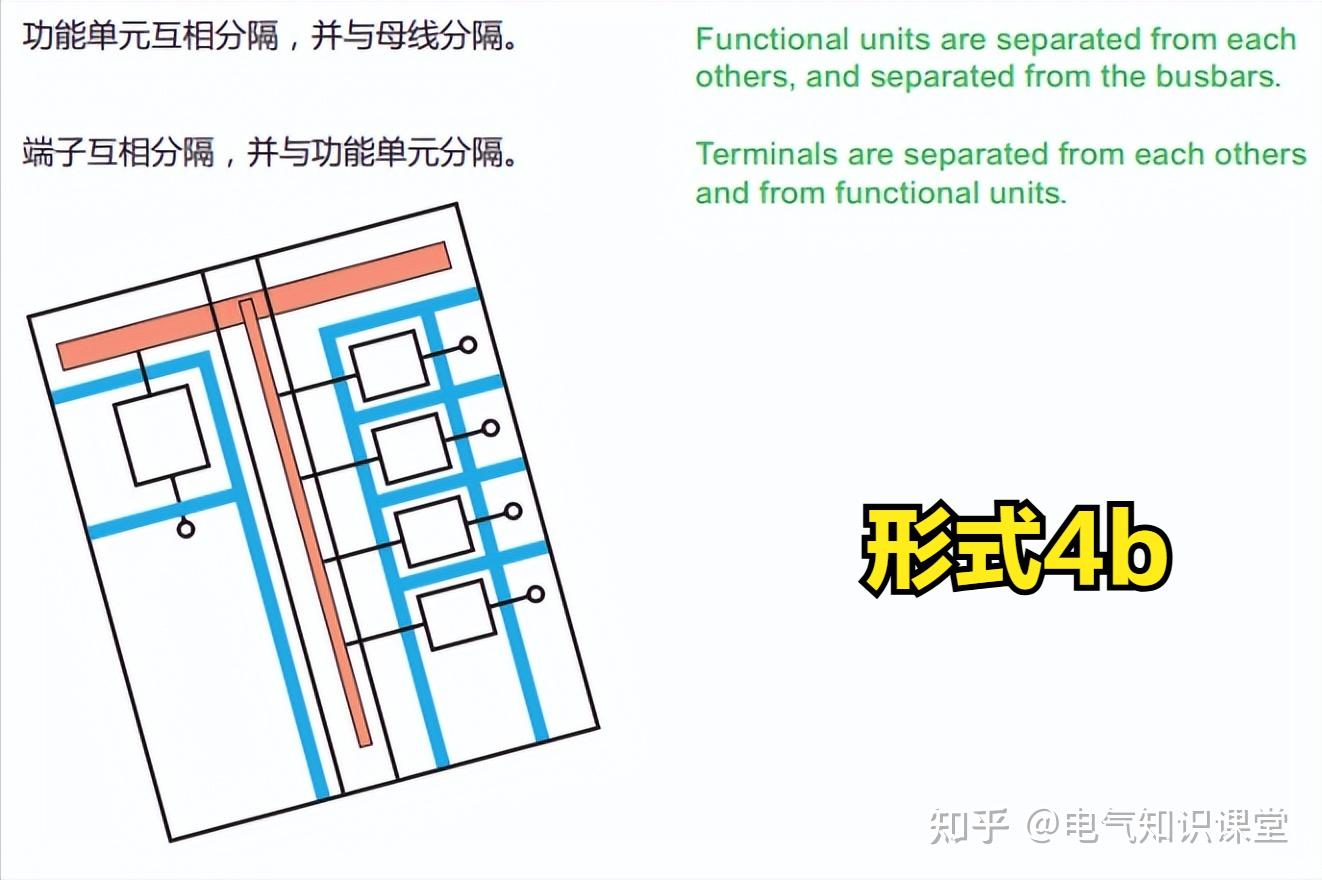

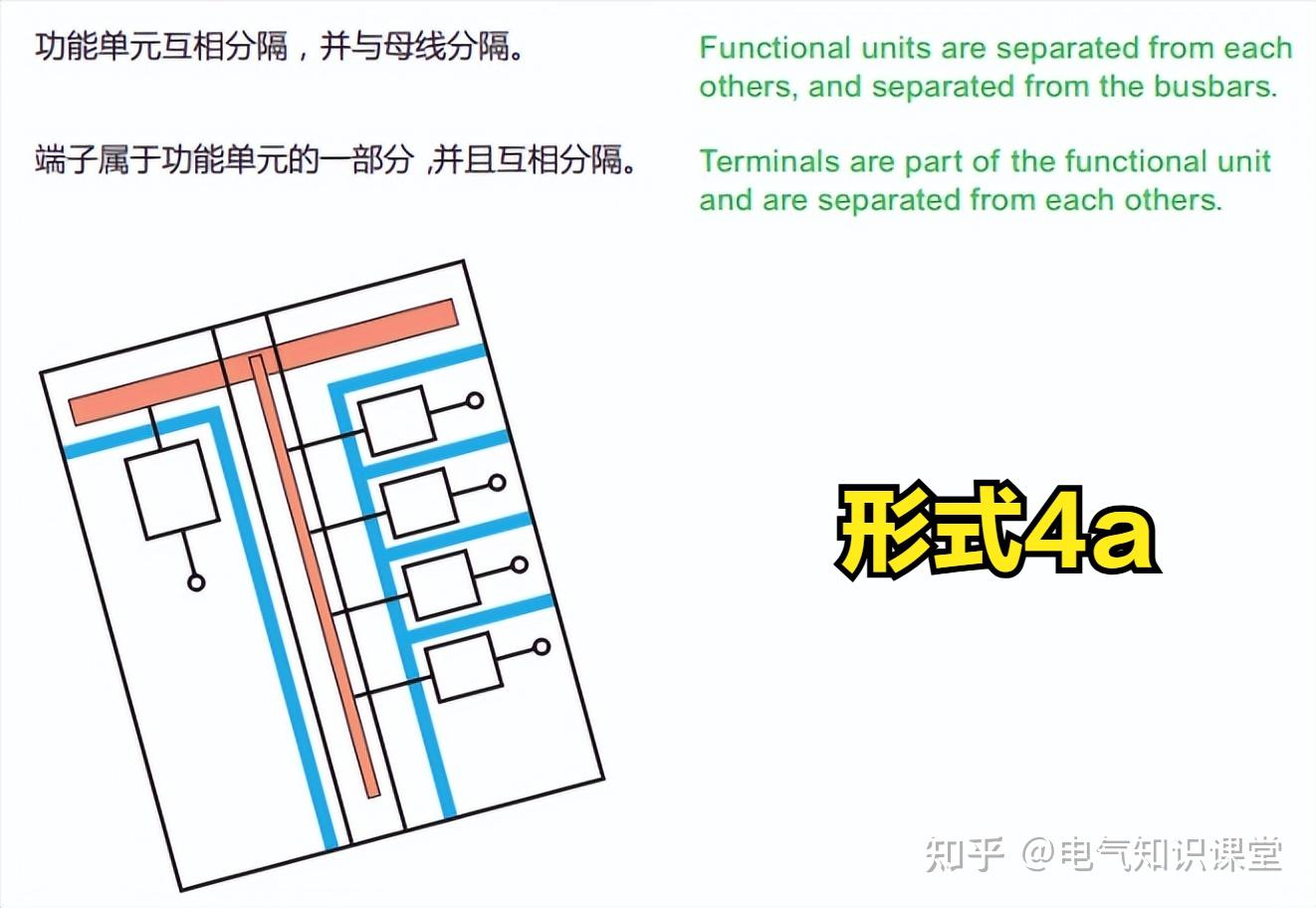

4）形式4：母线与所有功能单元隔离，所有功能单元互相隔离，与功能单元密切相关的外接导体端子与其他功能单元的外接导体端子和母线隔离，外接导体与母线隔离，与功能单元密切相关的外接导体与其他功能单元和它们的端子隔离，外接导体彼此不隔离。外接导体端子与关联的功能单元在同一隔室中为形式4a；外接导体端子与关联的功能单元不在同一隔室中，它位于单独的、隔离的、封闭的防护空间中或隔室中为形式4b。箱变/成套电气高低压柜设计培训课程

实际设计中，成套低压开关柜内部隔离形式一般要求为形式3b。
